Как поменять датчик бензина — вопрос, с которым рано или поздно сталкивается почти каждый автовладелец, особенно когда стрелка на приборной панели начинает вести себя странно: зависает на «полный», резко падает до нуля после заправки или прыгает без причины. На первый взгляд, неисправность кажется мелочью — машине-то ездить не мешает. Но на деле неверный показатель уровня топлива может привести к неожиданной остановке в пути, перерасходу горючего или даже повреждению топливного насоса. В этой статье мы разберёмся, что такое ДУТ, как он устроен и работает, какие бывают типы датчиков, почему они барахлят и как правильно диагностировать неисправность — чтобы вовремя заменить датчик уровня топлива, а не гадать, сколько бензина осталось в баке.

Что такое ДУТ — простыми словами

ДУТ — это сокращение от «датчик уровня топлива». Он представляет собой устройство, которое измеряет, сколько топлива в баке остаётся в данный момент, и передаёт эту информацию на указатель уровня топлива на приборной панели.

Этот датчик отвечает за точное отображение запаса горючего. Без него водитель вынужден полагаться лишь на спидометр-одометр и память — а это рискованно, особенно в дальних поездках. Датчик уровня топлива устанавливается прямо в топливном баке, чаще всего как часть модуля топливного насоса.

Зачем он нужен в автомобиле или спецтехнике

Прежде всего для безопасности и контроля. Если указатель уровня врёт, можно внезапно остаться без бензина посреди трассы. Особенно критично это для грузовиков, автобусов, коммунальной техники, где точный учёт горючего напрямую влияет на логистику и себестоимость работ.

Чем полезен датчик уровня топлива владельцам коммерческого транспорта?

• Позволяет вести учёт топлива по каждой машине в парке;
• Выявляет случаи слива или несанкционированной заправки;
• Снижает риски простоев из-за неожиданного опустошения бака;

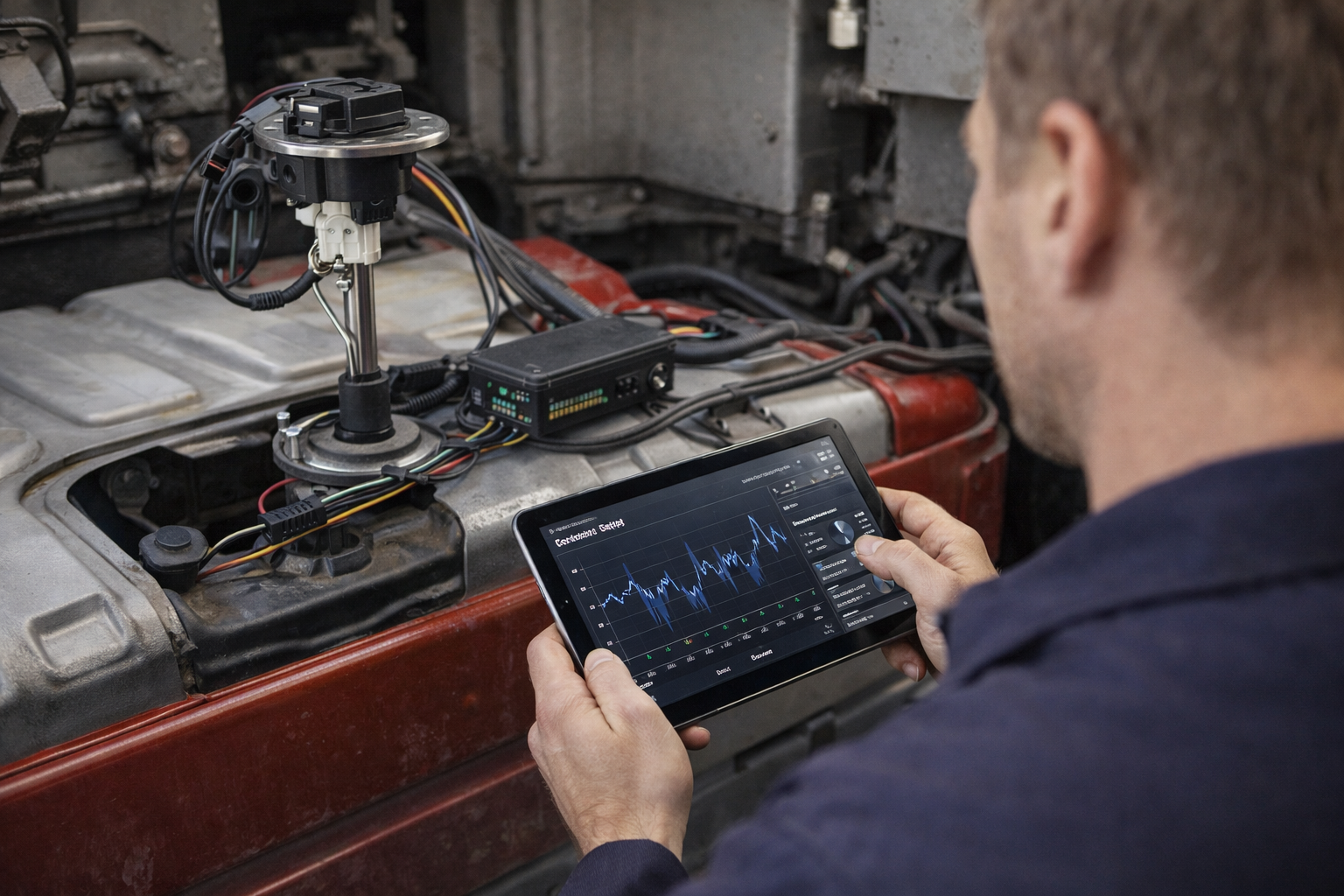

• Интегрируется в системы GPS-мониторинга для анализа расхода в реальном времени.

Как работает ДУТ: принцип действия

Принцип работы большинства датчиков основан на изменении электрического сопротивления в зависимости от положения поплавка — чем выше уровень бензина, тем ниже сопротивление, и наоборот. Это аналоговый сигнал, который поступает на указатель уровня топлива.

1. Поплавок, закреплённый на рычаге, плавает по поверхности топлива.
2. При изменении уровня он перемещается вверх или вниз.
3. Его движение передаётся на ползунок реостата — меняется сопротивление.
4. Электронный блок или стрелочный прибор интерпретирует это как «много», «мало» или «пусто».

Передаётся по проводам к приборной панели. В старых авто — напрямую на механический указатель уровня. В современных машинах — через CAN-шину в бортовой компьютер, который уже решает, как показывать уровень топлива на дисплее.

На какой транспорт устанавливаются датчики уровня топлива

• Легковые авто
• Грузовики и автобусы;
• Спецтехника (экскаваторы, КДМ, снегоуборщики);
• Сельхозмашины и катера.

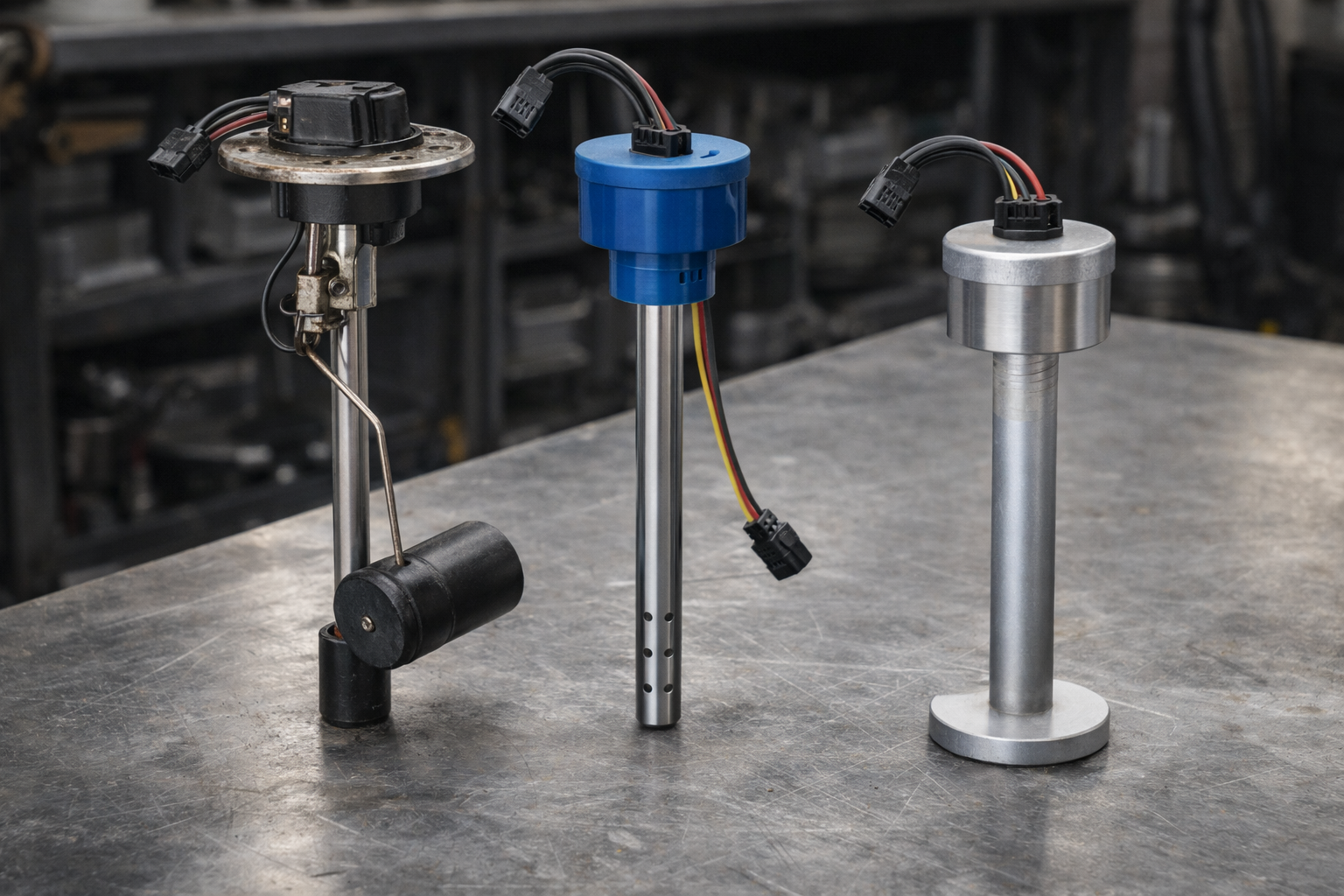

Основные виды датчиков уровня топлива

Не все датчики уровня одинаковы. От конструкции зависит точность, надёжность и стоимость.

Поплавковый ДУТ (рычажный)

Самый распространённый. Поплавок соединён с рычагом, на конце которого — контактный ползунок, скользящий по резистивной дорожке. Простой, дешёвый, но подвержен износу.

Поплавковый трубчатый

Поплавок движется внутри вертикальной трубки, что исключает смещение при кренах. Используется в грузовиках и спецтехнике.

Ультразвуковой датчик

Измеряет время отражения звуковой волны от поверхности топлива. Не имеет движущихся частей, но чувствителен к пенообразованию и загрязнениям.

Магнитострикционный ДУТ

Высокоточный (погрешность ≤1%). Поплавок с магнитом движется вдоль волновода; изменение магнитного поля преобразуется в цифровой сигнал. Часто применяется в системах контроля топлива.

Электронные и цифровые системы (CAN-шина)

Передают данные в цифровом виде. Совместимы с бортовыми компьютерами, позволяют интегрировать датчики уровня топлива в единую систему управления.

Сравнение типов ДУТ: плюсы и минусы

Где находится ДУТ в автомобиле

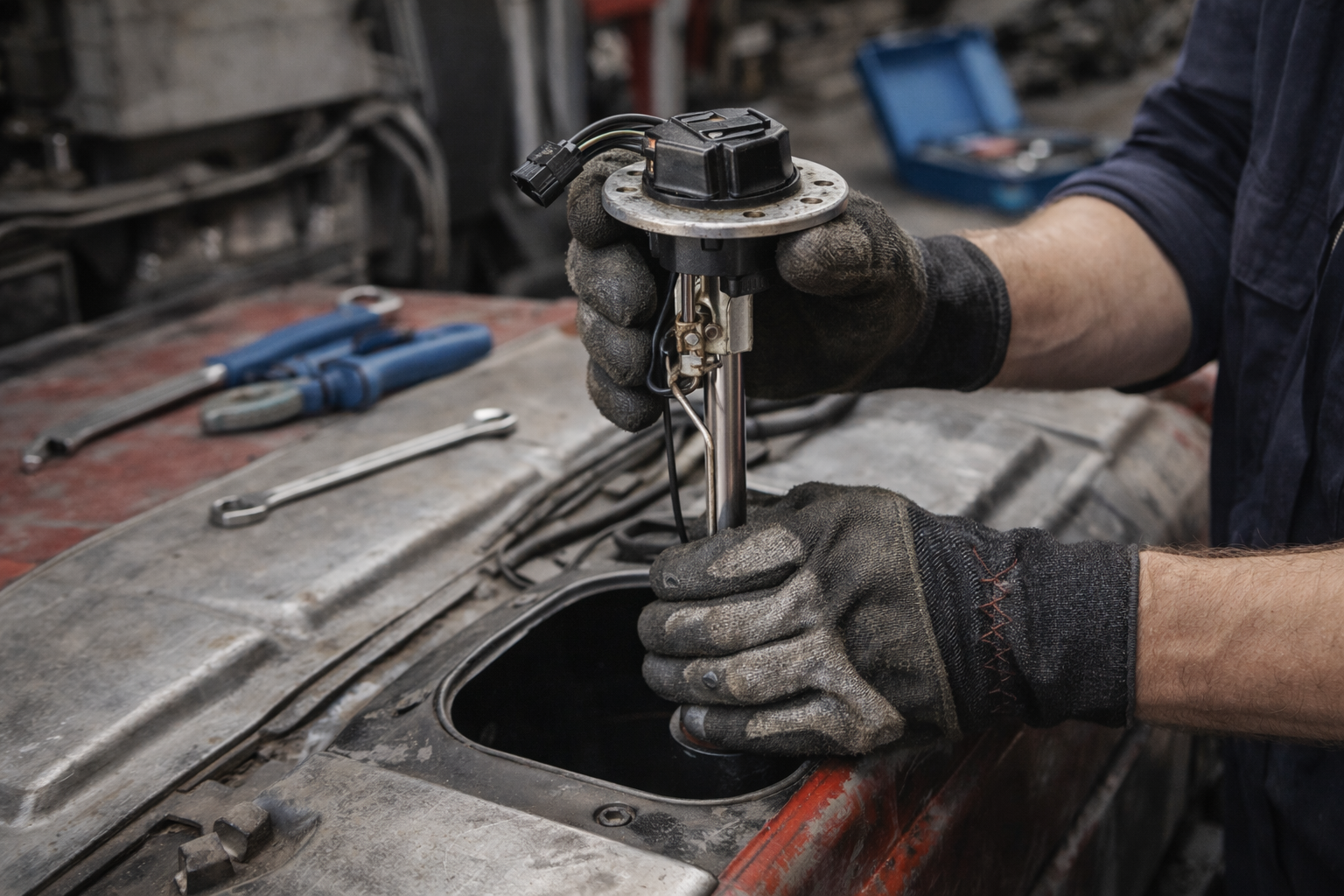

Датчик уровня топлива обычно находиться в одном корпусе с бензонасосом — внутри бензобака. У большинства легковых машин доступ к нему осуществляется через лючок в заднем сиденье или багажнике.

В старых авто с карбюратором (например, «копейка») модуль мог быть отдельным — тогда ДУТ устроить в баке отдельно от насоса. В грузовиках и спецтехнике датчик иногда вынесен наружу и закреплён на стенке бака — особенно если используется трубчатый или ультразвуковой тип.

Важно: при замене датчика уровня топлива почти всегда требуется снятие топливного модуля — а это значит, что бак должен быть малый по объёму топлива (лучше — не более ¼).

Типичные неисправности ДУТ и их признаки

Когда датчик уровня топлива выходит из строя, он обычно не перестаёт работать мгновенно — вместо этого проявляются характерные симптомы, позволяющие точно локализовать проблему. Вот основные признаки неисправности и что они означают:

Стрелка уровня топлива зависла или прыгает

• Зависание (чаще на «полный» или «пустой») — следствие износа резистивной дорожки или заклинивания поплавка;
• Прыжки стрелки при движении — указывают на нестабильный контакт: окисление клемм, люфт рычага или повреждение дорожки реостата;
• Скачки после запуска двигателя — возможна неисправность датчика указателя уровня топлива или нестабильное питание.

После заправки показывает «пустой бак»

• Поплавок не поднялся — заклинил, напитался топливом или соскочил с рычага;
• Обрыв в сигнальной цепи — провод от датчика уровня топлива повреждён или колодка не до конца защёлкнута;
• Несовместимость нового датчика: сопротивление «полный» не соответствует параметрам указателя уровня.

Ошибка 65530 и другие диагностические коды

• P0461 — сигнал вне допустимого диапазона (плавающая неисправность);
• P0462 — низкий уровень сигнала (обрыв, КЗ на массу, неисправный датчик уровня топлива);
• P0463 — высокий уровень сигнала (КЗ на питание или короткое замыкание в цепи);
• Ошибка 65530 (часто в отечественных авто) — общая ошибка датчика указателя уровня топлива, требующая проверки цепи и калибровки.

Неправильные показания при наклонах или поворотах

• Резкое падение уровня на подъёме — поплавок упирается в днище бака (низкая установка или изгиб рычага);
• Завышение показаний на спуске — поплавок касается крышки модуля;
• Колебания при поворотах — естественно для рычажных ДУТ, но при сильных отклонениях указывают на износ направляющих или люфт крепления.

Можно ли ездить с неисправным датчиком уровня топлива?

Технически — да: машина едет, двигатель и бензонасос работают штатно. Практически — нежелательно: без контроля остатка топлива высок риск остаться «на парах» в неподходящем месте. Для коммерческого транспорта — критично: искажённые данные нарушают учёт и могут вызвать финансовые потери. Целесообразно провести проверку датчика уровня топлива и при выявлении неисправностей выполнить его замену во время ближайшего технического обслуживания.



Почему ломается ДУТ: основные причины

Даже при штатной эксплуатации датчик уровня топлива подвергается длительному воздействию агрессивных факторов — перепадов температур, вибраций, химически активной среды внутри бака. Со временем это приводит к отказу. Основные причины неисправности ДУТ:

Износ поплавка или реостата

В поплавковых датчиках (рычажного или трубчатого типа) ползунок постоянно скользит по резистивной дорожке. Через 80–150 тыс. км контактный слой стирается, особенно в крайних положениях («пусто»/«полный»). В результате сопротивление перестаёт меняться линейно — датчик начинает показывать уровень топлива некорректно: стрелка зависает, прыгает или резко уходит в ноль.

Окисление контактов и обрыв проводки

Влага и конденсат в баке вызывают коррозию на клеммах колодки датчика и в местах соединения с «массой». Даже незначительное окисление повышает переходное сопротивление, а при сильной коррозии — полностью разрывает цепь. Обрыв провода (часто у основания разъёма из-за вибраций) также приводит к потере сигнала: указатель уровня топлива перестаёт реагировать на заправку или вовсе падает на «пусто».

Загрязнение топливом низкого качества

Вода, смолы, парафины и механические взвеси, содержащиеся в некачественном бензине или дизеле, оседают на поплавке, рычаге и резистивной шине. Это затрудняет движение поплавка — он начинает «заедать», особенно в нижней части хода. В результате датчик уровня топлива продолжает показывать «малый» уровень даже после полной заправки.

Механические повреждения при эксплуатации

Погнутый рычаг, треснувший корпус, деформированный поплавок — всё это следствие ДТП, неаккуратного монтажа/демонтажа топливного модуля или езды по сильному бездорожью. У грузовиков и спецтехники такие повреждения усугубляются вибрациями от двигателя и шасси. В подавляющем большинстве ситуаций (около 90 %) ремонт не даёт результата, поэтому единственным решением становится полная замена датчика уровня топлива.

Не работает датчик уровня топлива: причины

Иногда ДУТ выходит из строя не по вине условий эксплуатации, а из-за человеческого фактора или производственных дефектов — особенно после вмешательства в топливную систему. Даже новый датчик может не работать корректно, если:

Ошибки мастера при установке и настройке ДУТ

• Поплавок установлен под углом или упирается в стенку бака, из-за чего не может свободно перемещаться;
• Датчик уровня топлива подключён к колодке с перепутанными контактами (например, «сигнал» и «масса»), что вызывает неверные показания или ошибку в бортовой сети;
• Не выполнена калибровка (для цифровых и CAN-датчиков), из-за чего указатель уровня топлива показывает уровень с постоянным смещением — например, всегда «на ¼ меньше реального».

Конструктивные недоработки или брак при изготовлении

• У дешёвых аналогов часто занижено или завышено сопротивление в положениях «пусто»/«полный», из-за чего датчик топлива работает, но неправильно — указатель уровня топлива зависает в середине шкалы или «скачет» без причины;
• Поплавок изготовлен из пористого пластика и со временем напитывается топливом, становится тяжелее и тонет — тогда датчик постоянно показывает «малый» уровень;
• Негерметичный корпус приводит к попаданию бензина внутрь модуля, что вызывает короткое замыкание и полный отказ датчика указателя уровня топлива.

Перед заменой датчика уровня топлива убедитесь, что проблема не в несовместимости модели или ошибках монтажа — иначе новый ДУТ также будет работать некорректно.

Как проверить ДУТ своими руками

Диагностику можно делать и без подъёмника — достаточно базового инструмента.

1. Откройте доступ к топливному модулю (через лючок в салоне).
2. Отсоедините колодку от датчика указателя уровня топлива.
3. Проверка начинается с предохранителя — найдите в монтажном блоке F12 (часто отвечает за приборку) и прозвонить его.

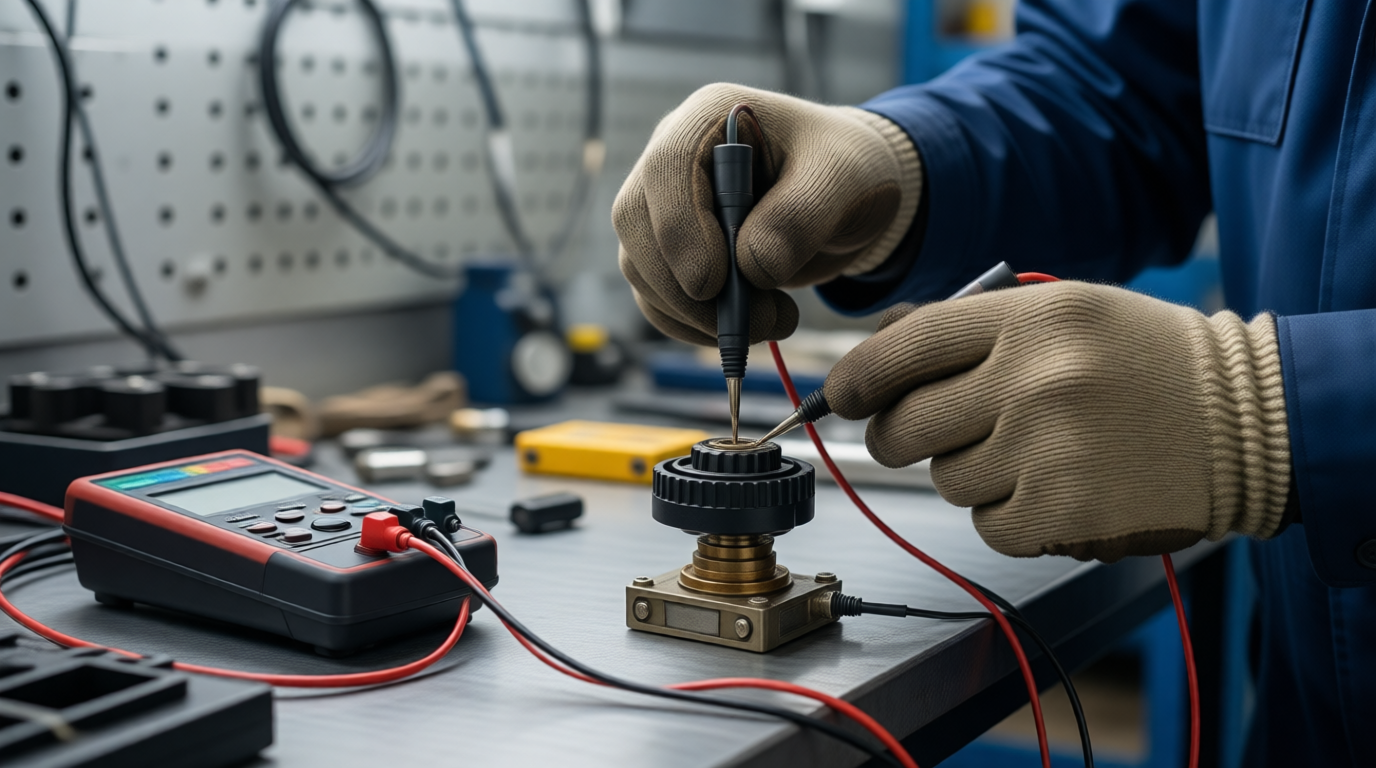

Далее — работа с мультиметром:

1. Переведите в режим измерения сопротивления (200–2000 Ом);
2. Подключите щупы к контактам датчика (обычно — «сигнал» и «масса»);
3. Медленно перемещайте поплавок вверх-вниз, имитируя изменение уровня топлива в баке;
4. Сопротивление должно меняться плавно: у «пустого» — 240–300 Ом (зависит от модели), у «полного» — 20–50 Ом.

Если показания зависнуть, резко прыгают или вообще отсутствуют — датчик уровня неисправен.

Когда стоит менять, а когда — ремонтировать

В большинстве случаев починить поплавковый ДУТ невозможно: стёртую резистивную дорожку не восстановить, а сам датчик — неразборный. Ремонт возможен только у трубчатых или магнитострикционных моделей (замена поплавка, очистка волновода).

Средняя стоимость замены в Москве (по состоянию на 2026 г.)

Замена датчика уровня топлива — стандартная процедура:

• Оригинал (Bosch, VDO) — от 3 500 ₽;
• Качественный аналог (ERA, Fenox) — от 1 800 ₽;
• Работа по замене — от 2 000 до 4 000 ₽ (зависит от доступа к баку).

Рекомендации по выбору нового датчика

1. Сверяйте каталожный номер по VIN;
2. Уточняйте сопротивление «пустой/полный» — иначе указатель будет некорректный;
3. Предпочтение — датчикам с защитой от влаги и УФ-стабилизацией корпуса.

Как избежать поломок ДУТ в будущем

• Не допускайте езды при низкий уровне — это провоцирует перегрев модуля;
• Используйте качественное топливо — с низким содержанием воды и примесей;
• При замене бензонасоса ставьте оригинальный или проверенный аналог — дешёвые «китайцы» часто идут с бракованным ДУТ;
• Раз в 2–3 года проводите визуальную проверка контактов и креплений.

Заключение

Датчик уровня топлива — малозаметный, но важный элемент, от которого зависит не только комфорт, но и безопасность. Когда он перестать работать верно, водитель теряет контроль над одним из главных ресурсов — бензином. Зная, как проверить, почему может обмануть указатель и когда нужна замена датчика уровня, вы сможете избежать неприятных сюрпризов на дороге.

Если стрелка ведёт себя странно — не игнорируйте это. Лучше потратить час на диагностику, чем остаться без топлива в неподходящем месте. А при необходимости — вовремя заменить датчик уровня топлива, ведь наличие исправного ДУТ — это не роскошь, а базовое условие надёжной работы любого транспортного средства.
